Hướng dẫn thiết kế bản vẽ bể bơi chuyên nghiệp

Bản vẽ bể bơi là kim chỉ nam không thể thiếu trong quá trình thi công, đảm bảo công trình bể bơi đạt tiêu chuẩn kỹ thuật, thẩm mỹ và tối ưu chi phí. Từ bể bơi gia đình nhỏ gọn đến bể bơi kinh doanh hay thi đấu đạt chuẩn Olympic, một bộ bản vẽ chi tiết giúp chủ đầu tư, kiến trúc sư và nhà thầu thống nhất phương án, đảm bảo chất lượng và tiến độ thi công.

Bài viết này BMA Tech sẽ phân tích chi tiết vai trò, thành phần, tiêu chuẩn và ứng dụng của bản vẽ bể bơi, giúp bạn hiểu rõ quy trình thiết kế và thực hiện dự án bể bơi hoàn hảo.

Tại Sao Bản Vẽ Bể Bơi Là Yếu Tố Cốt Lõi?

Bản vẽ bể bơi không chỉ là tài liệu kỹ thuật mà còn là cầu nối giữa ý tưởng và thực tiễn, đảm bảo công trình đạt hiệu quả về cả chức năng lẫn thẩm mỹ.

Định hướng thi công chính xác: Bản vẽ cung cấp thông số kỹ thuật chi tiết, từ kích thước, kết cấu đến hệ thống điện-nước, giúp nhà thầu thực hiện đúng tiêu chuẩn.

Tối ưu chi phí: Dự toán khối lượng vật tư, thiết bị và chi phí giúp chủ đầu tư kiểm soát ngân sách hiệu quả.

Đảm bảo an toàn và bền vững: Tính toán kết cấu, chống thấm và khả năng chịu lực đảm bảo bể bơi vận hành lâu dài mà không gặp sự cố.

Tăng tính thẩm mỹ: Phối cảnh 3D giúp hình dung không gian bể bơi, hài hòa với kiến trúc tổng thể của ngôi nhà hoặc khu vực kinh doanh.

Hỗ trợ pháp lý: Bộ bản vẽ đầy đủ là cơ sở để xin giấy phép xây dựng từ cơ quan chức năng.

Bản Vẽ Bể Bơi Là Gì?

Bản vẽ bể bơi là bộ tài liệu kỹ thuật bao gồm các bản vẽ kết cấu, sơ đồ điện-nước, bố trí thiết bị và phối cảnh 3D, mô tả chi tiết mọi khía cạnh của công trình bể bơi. Bộ bản vẽ được xây dựng dựa trên yêu cầu của chủ đầu tư, kết hợp với chuyên môn của kiến trúc sư và kỹ sư kết cấu, đảm bảo công trình đạt tiêu chuẩn về kỹ thuật, thẩm mỹ và an toàn.

Thành Phần Chính Của Bản Vẽ Bể Bơi

Một bộ bản vẽ bể bơi hoàn chỉnh bao gồm các thành phần sau:

Bản vẽ kết cấu:

• Mặt cắt kết cấu: Mô tả chi tiết cấu trúc móng, đáy và thành bể, bao gồm độ dày bê tông, cốt thép và phương án chống thấm.
• Cọc nhồi và móng: Định vị cọc nhồi, kích thước và độ sâu để đảm bảo khả năng chịu lực.
• Cốt thép: Số lượng, cách đan thép và mác bê tông (thường là M250-M300) cho đáy và thành bể.
• Chống thấm: Sử dụng vật liệu như Intoc 04 (250.000 VNĐ/m²) hoặc Sikatop Seal 107 (650.000 VNĐ/m²).

Sơ đồ hệ thống điện-nước:

• Đường ống lọc nước: Bố trí ống thu nước, xả nước và tuần hoàn, đảm bảo lưu lượng nước hiệu quả.
• Hệ thống cấp điện: Sơ đồ bố trí nguồn điện, tủ điều khiển (PLC) và dây dẫn cho máy bơm, đèn LED.
• Chiếu sáng: Vị trí và công suất đèn LED (2-3 triệu VNĐ/đèn, thường dùng 2-4 đèn).

Bố trí thiết bị:

Vị trí lắp đặt bình lọc cát (Model M32, 10-14 triệu VNĐ), máy bơm (Kripsol MXB150, 7-10 triệu VNĐ), thang inox (Emaux NSF-315, 3-5 triệu VNĐ).

Sơ đồ hầm cân bằng (cho bể bơi vô cực) và mắt thu đáy (lưu lượng 15m³/h).

Phối cảnh 3D:

Hình ảnh minh họa bể bơi từ các góc nhìn, thể hiện màu sắc, vật liệu ốp lát (gạch mosaic 325.000-890.000 VNĐ/m²) và cách trang trí.

Tích hợp với không gian xung quanh (sân vườn, phòng trong nhà, sân thượng).

Ứng Dụng Thực Tiễn Của Bản Vẽ Bể Bơi

Bản vẽ bể bơi đóng vai trò quan trọng trong mọi giai đoạn của dự án:

Lập kế hoạch: Giúp chủ đầu tư hình dung công trình, thống nhất ý tưởng với kiến trúc sư và nhà thầu.

Dự toán chi phí: Tính toán khối lượng vật tư (bê tông, thép, gạch), thiết bị và nhân công, tránh phát sinh không cần thiết.

Thi công chính xác: Đảm bảo các hạng mục như móng, chống thấm, và hệ thống lọc nước được thực hiện đúng tiêu chuẩn.

Pháp lý: Là tài liệu bắt buộc để xin giấy phép xây dựng từ cơ quan chức năng.

Thẩm mỹ: Phối cảnh 3D giúp tối ưu hóa thiết kế, tạo điểm nhấn cho không gian sống hoặc kinh doanh.

Ví dụ: Một bản vẽ bể bơi gia đình 6m x 12m (72m²) do BMA Tech thiết kế có chi phí khoảng 12,96-28,8 triệu VNĐ (180.000-400.000 VNĐ/m²), bao gồm phối cảnh 3D và sơ đồ điện-nước chi tiết.

Tiêu Chuẩn Thiết Kế Bản Vẽ Bể Bơi

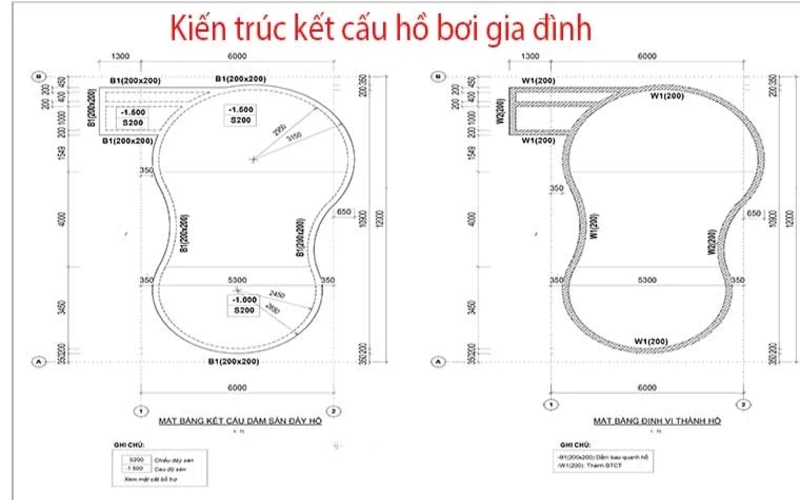

Bản Vẽ Bể Bơi Gia Đình

Bể bơi gia đình thường có diện tích 10-70m², đáp ứng nhu cầu bơi lội, thư giãn và tăng tính thẩm mỹ cho ngôi nhà. Tiêu chuẩn thiết kế bao gồm:

• Kích thước: 5m x 2m (nhỏ), 8m x 4m (trung bình), 12m x 6m (lớn).

• Độ sâu: 1,2-1,5m, đảm bảo an toàn cho trẻ em và người lớn.

• Kết cấu:

  • Bê tông cốt thép M250-M300, độ dày đáy 20-25cm, thành 15-20cm.

  • Chống thấm bằng Sikatop Seal 107 hoặc Intoc 04.

• Hệ thống lọc: Bình lọc cát (25m³/h), máy bơm 1,5HP (22m³/h).

• Thẩm mỹ: Gạch mosaic thủy tinh, đèn LED, thang inox.

• Phối cảnh 3D: Hài hòa với không gian nhà ở, sân vườn hoặc sân thượng.

Chi phí thiết kế: 180.000-250.000 VNĐ/m² (đơn giản), 300.000-400.000 VNĐ/m² (phức tạp).

Ví dụ: Bản vẽ bể bơi gia đình 8m x 4m (32m²) có chi phí thiết kế khoảng 5,76-12,8 triệu VNĐ, bao gồm mặt cắt kết cấu, sơ đồ lọc nước và phối cảnh 3D.

Xem thêm: Chi phí làm bể bơi trong nhà cho gia đình Việt

Bản Vẽ Bể Bơi Kinh Doanh

Bể bơi kinh doanh phục vụ các khu biệt thự, resort, khách sạn, phòng gym, spa, hoặc dịch vụ giải trí. Tiêu chuẩn thiết kế bao gồm:

• Kích thước: 10m x 20m (200m²) trở lên, tùy quy mô.

• Độ sâu: 1,5-2m, phù hợp cho người lớn và huấn luyện bơi lội.

• Kết cấu:

  • Bê tông cốt thép M300-M400, độ dày đáy 25-30cm, thành 20-25cm.

  • Chống thấm đa lớp, sử dụng Sikatop Seal 107.

• Hệ thống lọc: Bình lọc cát công suất lớn (50m³/h), máy bơm 3HP (45m³/h).

• Thiết bị phụ trợ: Hầm cân bằng (bể vô cực), mắt thu đáy, phao ngăn làn.

• Phối cảnh 3D: Sang trọng, tích hợp đèn LED, gạch mosaic cao cấp, và khu vực nghỉ dưỡng.

Chi phí thiết kế: 250.000-400.000 VNĐ/m², tùy độ phức tạp.

Ví dụ: Bản vẽ bể bơi kinh doanh 15m x 25m (375m²) tại resort có chi phí thiết kế khoảng 93,75-150 triệu VNĐ, bao gồm sơ đồ hầm cân bằng và hệ thống điện-nước phức tạp.

Bản Vẽ Bể Bơi Thi Đấu

Bể bơi thi đấu đạt chuẩn Olympic có yêu cầu khắt khe về kích thước và thiết bị, đáp ứng các quy định của Liên đoàn Bơi lội Quốc tế (FINA):

• Kích thước: 25m x 50m (1.250m²), độ sâu 2m, 9-10 làn bơi (rộng 2,5m/làn).

• Kết cấu:

  • Bê tông cốt thép M400, độ dày đáy 30-35cm, thành 25-30cm.

  • Chống thấm đa lớp, sử dụng màng chống thấm và keo chuyên dụng.

• Thiết bị:

  • Hệ thống lọc công suất lớn (100m³/h), máy bơm 5HP.

  • Bục xuất phát, phao ngăn làn, máy đo độ sóng nước.

  • Hệ thống chiếu sáng đạt chuẩn thi đấu (1.000 lux).

• Khu vực phụ trợ: Phòng khởi động, phòng thay đồ, tắm tráng, khu vực khán đài.

• Phối cảnh 3D: Tối ưu cho thi đấu, đảm bảo tầm nhìn và không gian chuyên nghiệp.

Chi phí thiết kế: 350.000-500.000 VNĐ/m², do yêu cầu kỹ thuật cao.

Ví dụ: Bản vẽ bể bơi thi đấu 25m x 50m có chi phí thiết kế khoảng 437,5-625 triệu VNĐ, bao gồm sơ đồ kỹ thuật và phối cảnh sân vận động.

Xem thêm: Những điều cần biết về tiêu chuẩn xây dựng bể bơi

Quy Trình Thiết Kế Bản Vẽ Bể Bơi Tại BMA Tech

BMA Tech áp dụng quy trình thiết kế bản vẽ bể bơi chuyên nghiệp, đảm bảo đáp ứng mọi yêu cầu của khách hàng:

Khảo sát hiện trạng:

• Đo đạc diện tích, đánh giá kết cấu nền, và xác định vị trí lắp đặt (trong nhà, ngoài trời, sân thượng).
• Tham khảo nhu cầu sử dụng (gia đình, kinh doanh, thi đấu) và ngân sách của chủ đầu tư.

Phác thảo ý tưởng:

• Kiến trúc sư vẽ phối cảnh 3D, đề xuất kiểu dáng (chữ nhật, oval, tự do) và vật liệu (gạch mosaic, gạch men).
• Kỹ sư kết cấu tính toán khối lượng bê tông, cốt thép, và phương án chống thấm.

Lập bản vẽ kỹ thuật:

• Vẽ mặt cắt kết cấu, sơ đồ điện-nước, và bố trí thiết bị.
• Tính toán lưu lượng nước, công suất máy bơm, và hệ thống chiếu sáng.

Dự toán chi phí:

• Lập bảng khối lượng vật tư (bê tông, thép, gạch), thiết bị (máy bơm, bình lọc), và nhân công.
• Đề xuất thiết bị chính hãng từ Astralpool, Kripsol, hoặc Emaux.

Thống nhất và phê duyệt:

• Gửi bản vẽ cho chủ đầu tư, chỉnh sửa theo yêu cầu.
• Phê duyệt bản vẽ để triển khai thi công hoặc xin giấy phép.

Hỗ trợ thi công:

• Cung cấp hướng dẫn thi công chi tiết, giám sát kỹ thuật để đảm bảo đúng bản vẽ.

Ví dụ: Quy trình thiết kế bản vẽ bể bơi gia đình 6m x 12m tại BMA Tech mất 5-7 ngày, chi phí 12,96 triệu VNĐ, bao gồm phối cảnh 3D miễn phí khi ký hợp đồng thi công.

Xem thêm: Giải Pháp Tối Ưu Chi Phí Xây Bể Bơi Kinh Doanh

Kinh Nghiệm Thiết Kế Bản Vẽ Bể Bơi Từ BMA Tech

1. Xác định rõ nhu cầu sử dụng:

   • Gia đình: Ưu tiên thiết kế đơn giản, hình chữ nhật, tiết kiệm chi phí.

   • Kinh doanh: Tích hợp các tính năng như bể vô cực, massage thủy lực, đèn LED.

   • Thi đấu: Tuân thủ tiêu chuẩn FINA, đảm bảo kích thước và thiết bị chuyên nghiệp.

2. Chọn vật liệu chất lượng:

   • Sử dụng bê tông M300, gạch mosaic CMC Tiles, và vật liệu chống thấm Sikatop Seal 107.

   • Đầu tư thiết bị chính hãng từ Astralpool, Kripsol, hoặc Emaux.

3. Tối ưu hệ thống lọc nước:

   • Chọn bình lọc cát và máy bơm phù hợp với thể tích bể (25m³/h cho bể 40-70m²).

   • Tích hợp hệ thống điều khiển PLC để tự động hóa vận hành.

4. Phối cảnh 3D chi tiết:

   • Yêu cầu phối cảnh 3D từ nhiều góc nhìn để đảm bảo thẩm mỹ và hài hòa với không gian xung quanh.

5. Hợp tác với đơn vị uy tín:

   • BMA Tech cung cấp dịch vụ thiết kế, thi công, và bảo trì trọn gói, đảm bảo chất lượng và tiến độ.

Lời kết

Bản vẽ bể bơi là nền tảng để xây dựng một công trình bể bơi hoàn hảo, đáp ứng nhu cầu về kỹ thuật, thẩm mỹ và an toàn. Từ bể bơi gia đình nhỏ gọn, bể kinh doanh sang trọng, đến bể thi đấu chuyên nghiệp, một bộ bản vẽ chi tiết giúp bạn kiểm soát chi phí, đảm bảo chất lượng và nâng tầm giá trị không gian sống.

Với hơn 8 năm kinh nghiệm, BMA Tech và đội ngũ chuyên gia hàng đầu, cam kết mang đến bản vẽ bể bơi chuyên nghiệp, tích hợp công nghệ hiện đại và thiết bị chính hãng từ Astralpool, Kripsol, và Emaux.

Hãy liên hệ ngay để nhận tư vấn miễn phí và bắt đầu dự án bể bơi của bạn!
