Thiết kế bể bơi thi đấu là một quá trình đòi hỏi sự chính xác, chuyên môn cao và tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế, đặc biệt là tiêu chuẩn Olympic do Liên đoàn Bơi lội Quốc tế (FINA) quy định. Một bể bơi thi đấu không chỉ cần đáp ứng các yêu cầu về kích thước, kết cấu mà còn phải tích hợp hệ thống thiết bị hiện đại, đảm bảo an toàn và hiệu quả vận hành cho các giải đấu chuyên nghiệp.

Mục lục

Bài viết này BMA Tech sẽ cung cấp thông tin chi tiết về quy trình, tiêu chuẩn, chi phí và các mẫu thiết kế bể bơi thi đấu chuyên nghiệp, giúp chủ đầu tư dễ dàng hiện thực hóa công trình đạt chuẩn quốc tế.

Những Yếu Tố Cần Quan Tâm Khi Thiết Kế Bể Bơi Thi Đấu

Thiết kế bể bơi thi đấu là một nhiệm vụ phức tạp, yêu cầu sự phối hợp chặt chẽ giữa các yếu tố kỹ thuật, thẩm mỹ và quy chuẩn quốc tế. Dưới đây là các yếu tố cần lưu ý khi thực hiện thiết kế bể bơi thi đấu:

Kích thước và kết cấu: Tuân thủ tiêu chuẩn Olympic (25m hoặc 50m, độ sâu ≥2m, 8-10 làn bơi).
Bục xuất phát: Đảm bảo độ cao, kích thước và độ dốc phù hợp, không trơn trượt.
Hệ thống ánh sáng: Tận dụng ánh sáng tự nhiên, chống lóa, đảm bảo tầm nhìn tối ưu.
Thiết bị bể bơi: Máy bơm, bình lọc, hệ thống xử lý nước đạt hiệu suất cao.
An toàn và cứu hộ: Trang bị áo phao, phao cứu sinh, ghế quan sát.
Nhà thầu uy tín: Lựa chọn đơn vị có kinh nghiệm như BMA Tech để đảm bảo chất lượng.
Chi phí thiết kế: Dự toán rõ ràng để kiểm soát ngân sách.

Ví dụ: Một bể bơi thi đấu 25m x 12,5m (5 làn) với thiết kế bể bơi thi đấu đạt chuẩn FINA, sử dụng bình lọc Astralpool và gạch chống trơn CMC Tiles, có chi phí thiết kế khoảng 30-45 triệu VNĐ.

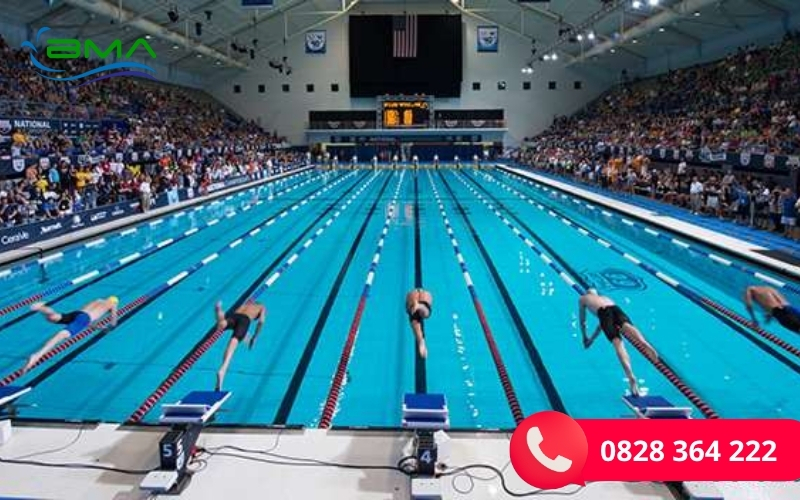

Tiêu Chuẩn Kích Thước Bể Bơi Thi Đấu Olympic

Kích thước là yếu tố cốt lõi trong thiết kế bể bơi thi đấu, đặc biệt với các công trình đạt chuẩn Olympic. Theo quy định của FINA, bể bơi thi đấu phải đáp ứng các yêu cầu sau:

Chiều dài: 25m (bể ngắn) hoặc 50m (bể dài).
Chiều rộng: Tối thiểu 21m, tối đa 25m (cho 8-10 làn bơi).
Chiều rộng mỗi làn: 2,5m.
Độ sâu: Tối thiểu 2m, đảm bảo an toàn cho các môn nhảy cầu.
Số làn bơi: 8-10 làn, phân cách bằng phao phân làn (đường kính 0,1-0,15m).
Vạch đường bơi: Màu sẫm, rộng 0,2-0,3m, dài 46m (bể 50m) hoặc 21m (bể 25m), cách thành bể 2m, có vạch ngang 1m tại đầu mỗi làn.
Sai số kích thước: Tối đa +0,03m, đảm bảo độ chính xác tuyệt đối.

Ví dụ: Bể bơi thi đấu 50m x 25m (10 làn) với độ sâu 2m, sử dụng phao phân làn Astralpool, chi phí thiết kế 40-60 triệu VNĐ.

Quá trình thiết kế bể bơi thi đấu cần được thực hiện bởi kỹ sư trắc địa và thẩm định bởi liên đoàn bơi lội quốc gia trước khi đưa vào sử dụng.

Xem thêm: Các dự án bể bơi BMA triển khai

Các Yêu Cầu Kỹ Thuật Trong Thiết Kế Bể Bơi Thi Đấu

Hệ Thống Ánh Sáng

Bể bơi thi đấu thường được xây trong nhà để kiểm soát điều kiện môi trường, nhưng cần tận dụng ánh sáng tự nhiên để tiết kiệm năng lượng và tạo không gian thi đấu thoải mái. Các yêu cầu về ánh sáng:

Nguồn sáng: Kết hợp ánh sáng tự nhiên (qua cửa sổ, mái che, lỗ lấy sáng) và ánh sáng nhân tạo (đèn LED hoặc halogen).
Diện tích lấy sáng tự nhiên: 1/5-1/6 diện tích mặt nước (ví dụ: bể 50m x 25m cần 208-250m² cửa sổ).
Chống lóa: Sử dụng kính chống phản xạ hoặc rèm che để tránh chói mắt từ ánh sáng mặt trời.
Cường độ sáng: Tối thiểu 600 lux (thi đấu quốc tế), 300 lux (tập luyện).

Ví dụ: Bể bơi thi đấu 25m x 12,5m sử dụng 10 đèn LED Emaux (3 triệu VNĐ/đơn vị), kết hợp cửa kính chống lóa, chi phí lắp đặt 30 triệu VNĐ.

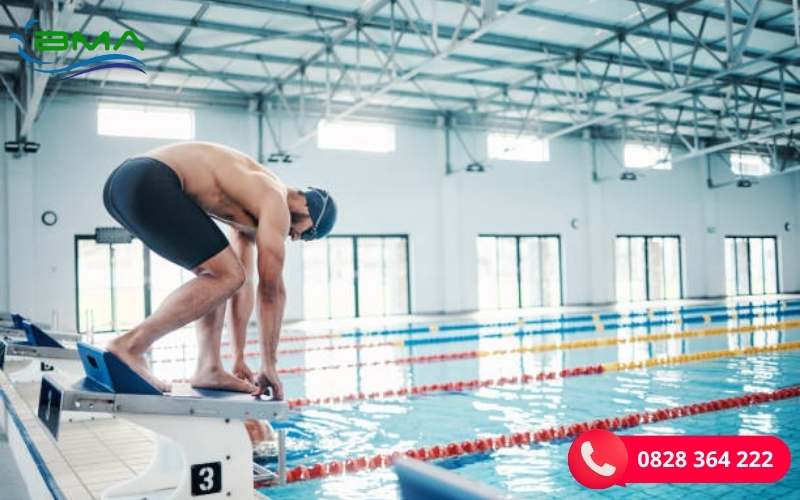

Bục Xuất Phát

Bục xuất phát là yếu tố quan trọng trong thiết kế bể bơi thi đấu, đảm bảo an toàn và hỗ trợ vận động viên:

Độ cao: 0,5-0,75m so với mặt nước.
Kích thước bề mặt: Tối thiểu 0,5m x 0,5m.
Độ dốc: ≤10° để tránh trơn trượt.
Chất liệu: Bề mặt chống trơn, không tạo lực bật.
Dây nắm tay bơi ngửa: Cao 0,3-0,6m, đặt theo chiều dọc và ngang, không nhô ra ngoài thành bể.

Ví dụ: Bục xuất phát Astralpool (5 triệu VNĐ/đơn vị) cho bể 10 làn, chi phí lắp đặt 50 triệu VNĐ.

Vạch Đường Bơi

Vạch đường bơi giúp định hướng cho vận động viên:

Vị trí: Đáy bể, giữa mỗi làn, màu sẫm (đen hoặc xanh đậm).
Kích thước: Rộng 0,2-0,3m, dài 46m (bể 50m) hoặc 21m (bể 25m).
Vạch ngang: Dài 1m, cách thành bể 2m, cùng chiều rộng với vạch đường bơi.

Ví dụ: Bể 50m x 25m sử dụng gạch chống trơn CMC Tiles (500.000 VNĐ/m²) để kẻ vạch, chi phí 10 triệu VNĐ.

Máng Tràn

Máng tràn giúp duy trì mực nước ổn định và thu nước tràn:

Vị trí: Lắp ở cả 4 thành bể, cao 0,3m so với mặt nước.
Chất liệu: Vỉ sắt hoặc nhựa chịu lực, kháng hóa chất.
Điều chỉnh mực nước: Sử dụng vòi đóng/mở để kiểm soát dòng chảy.

Ví dụ: Máng tràn PVC cho bể 50m x 25m, chi phí 20 triệu VNĐ.

Đánh Số

Yêu cầu: Mỗi bục xuất phát được đánh số rõ ràng ở 4 mặt, dễ quan sát.
Vị trí: Đường bơi số 1 ở bên phải khi đứng từ đầu bể xuất phát.

Bể Nhảy Cầu

Loại nhảy cứng: Độ cao 5m, 7,5m, 10m; độ sâu bể 4-5m.
Loại nhảy mềm: Độ cao 1m, 3m; độ sâu bể 3,5-4m.

Ví dụ: Bể nhảy cầu 10m x 10m, độ sâu 5m, chi phí thiết kế 15 triệu VNĐ.

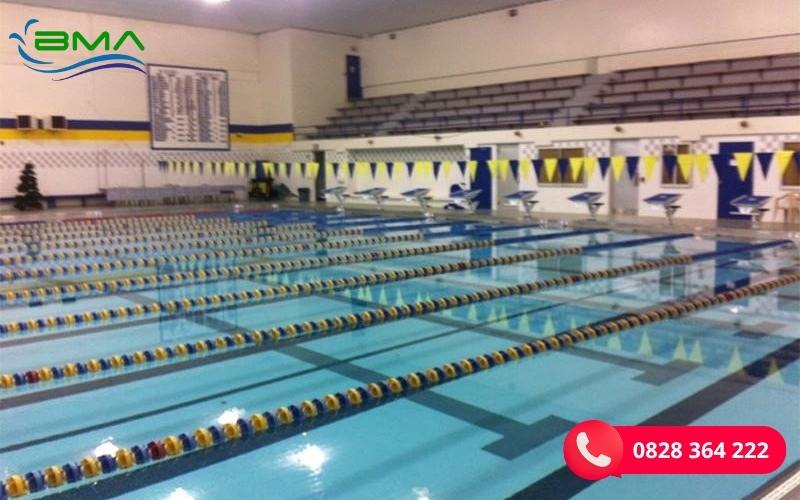

Thiết Bị Cần Có Trong Thiết Kế Bể Bơi Thi Đấu

Thiết Bị Tuần Hoàn Nước

Máy bơm: Công suất 3-5HP, lưu lượng 50-100m³/h.
- Ví dụ: Astralpool Victoria Plus (20 triệu VNĐ), Kripsol OK150 (15 triệu VNĐ).
Bình lọc cát: Loại bỏ cặn bẩn, rong tảo, công suất 100m³/h.
- Ví dụ: Astralpool Aster 99 (25 triệu VNĐ), Minder MS50 (18 triệu VNĐ).
Thời gian lọc: 4 tiếng (bể 50m), 2,5 tiếng (bể 25m), đạt 75% chất lượng nước sau mỗi chu kỳ.

Thiết Bị Phụ Trợ

Skimmer, đầu trả nước, mắt thu đáy: Giá 300.000-450.000 VNĐ/đơn vị.
Ống xuyên thành bể: PVC chịu áp lực, giá 500.000 VNĐ/m.
Máng tràn: Thu nước tràn bề mặt, giá 1-2 triệu VNĐ/m.

Thiết Bị Vệ Sinh

Bàn hút, sào nhôm, vợt rác, chổi cọ: Giá 200.000-1 triệu VNĐ/bộ.
Robot vệ sinh: Tự động làm sạch đáy bể, giá 15-20 triệu VNĐ.
Bộ test nước: Kiểm tra pH (7,2-7,6) và Chlorine (1-3mg/L), giá 500.000 VNĐ.

Thiết Bị Cứu Hộ

Áo phao, phao cứu sinh, ghế quan sát: Giá 300.000-1 triệu VNĐ/đơn vị.
Sào nhôm, móc cứu hộ: Đặt ở vị trí dễ thấy, giá 500.000 VNĐ/đơn vị.

Thiết Bị Chiếu Sáng

Đèn LED: Tiết kiệm điện, đa dạng màu sắc, giá 3-5 triệu VNĐ/đơn vị.
Đèn halogen: Chi phí thấp (1-2 triệu VNĐ), nhưng tiêu thụ điện cao.
Ví dụ: 20 đèn LED Emaux cho bể 50m x 25m, chi phí 60 triệu VNĐ.

Hóa Chất Xử Lý Nước

Chlorine: 50.000 VNĐ/kg, xử lý vi khuẩn.
PAC: 20.000 VNĐ/kg, làm trong nước.
Chi phí ban đầu: 14 triệu VNĐ (cho bể 50m x 25m), nhân công 7,5 triệu VNĐ, tổng 21,5 triệu VNĐ.

Máy Gia Nhiệt

Công suất: 18-36kW, duy trì nhiệt độ 25-28°C.
Ví dụ: Midas/Sirac (20-30 triệu VNĐ).

Ví dụ: Bể 50m x 25m sử dụng máy bơm Astralpool (20 triệu VNĐ), bình lọc Aster 99 (25 triệu VNĐ), 20 đèn LED Emaux (60 triệu VNĐ), tổng chi phí thiết bị 150 triệu VNĐ.

Quy Trình Thiết Kế Bể Bơi Thi Đấu

BMA Tech áp dụng quy trình thiết kế bể bơi thi đấu chuyên nghiệp, đảm bảo tuân thủ tiêu chuẩn FINA:

Tư vấn và khảo sát: Gặp gỡ khách hàng, thu thập thông tin về kích thước, vị trí và yêu cầu cụ thể.
Đề xuất phương án: Tư vấn giải pháp kỹ thuật, lựa chọn thiết bị và vật liệu phù hợp.
Ký hợp đồng: Thống nhất chi phí, tiến độ và trách nhiệm.
Lên bản vẽ sơ bộ: Phác thảo ý tưởng, chỉnh sửa theo ý kiến khách hàng.
Hoàn thiện bản vẽ 3D: Cung cấp phối cảnh tổng thể, sơ đồ điện-nước và kết cấu chi tiết.
Thẩm định: Gửi bản vẽ cho liên đoàn bơi lội quốc gia để kiểm tra và phê duyệt.
Hỗ trợ thi công: Đồng hành cùng đội kỹ thuật để đảm bảo thi công đúng thiết kế.

Thời gian thiết kế: 10-15 ngày cho bể 25m, 15-20 ngày cho bể 50m.

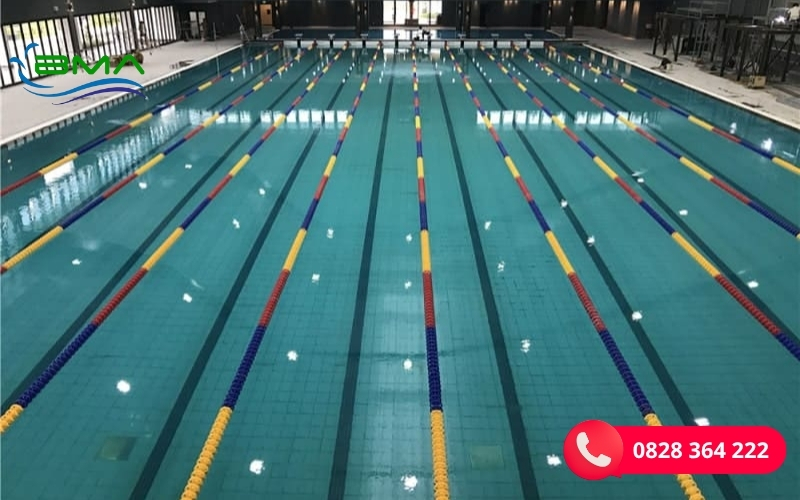

Các Mẫu Thiết Kế Bể Bơi Thi Đấu Đẹp, Chuyên Nghiệp

Bể Bơi Thi Đấu Trong Nhà

Đặc điểm: Diện tích 50m x 25m, 10 làn, tích hợp hệ thống ánh sáng LED và kính chống lóa.
Ưu điểm: Kiểm soát môi trường, giảm tác động thời tiết.
Ví dụ: Bể trong nhà tại Thanh Hóa, chi phí 800 triệu VNĐ, sử dụng bình lọc Astralpool và bục xuất phát chống trơn.

Bể Bơi Thi Đấu Có Mái Che

Đặc điểm: Diện tích 25m x 12,5m, 6 làn, mái che thép và kính cường lực.
Ưu điểm: Tiết kiệm chi phí so với bể trong nhà, vẫn bảo vệ khỏi mưa nắng.
Ví dụ: Bể tại Đà Nẵng, chi phí 450 triệu VNĐ, tích hợp máy bơm Kripsol.

Bể Bơi Thi Đấu Ngoài Trời

Đặc điểm: Diện tích 50m x 21m, 8 làn, sử dụng gạch chống trơn và phao phân làn Astralpool.
Ưu điểm: Không gian mở, phù hợp khu vực khí hậu ấm.
Ví dụ: Bể tại Nha Trang, chi phí 700 triệu VNĐ, hoàn thiện trong 30 ngày.

Lựa Chọn Đơn Vị Thiết Kế Bể Bơi Thi Đấu Uy Tín

BMA Tech là đơn vị hàng đầu trong thiết kế bể bơi thi đấu, với các ưu điểm:

Kinh nghiệm: 8 năm thực hiện các dự án bể bơi thi đấu đạt chuẩn FINA.
Đội ngũ chuyên gia: Kỹ sư trắc địa và kỹ thuật viên được đào tạo bài bản.
Thiết bị chất lượng: Cung cấp máy bơm, bình lọc từ Astralpool, Kripsol, Emaux.
Dịch vụ trọn gói: Từ thiết kế, thi công đến thẩm định và bảo trì.

Xem thêm:

Chi phí làm bể bơi trong nhà cho gia đình Việt

Những điều cần biết về tiêu chuẩn xây dựng bể bơi

Giải Pháp Tối Ưu Chi Phí Xây Bể Bơi Kinh Doanh

Kết Luận

Thiết kế bể bơi thi đấu đòi hỏi sự chính xác, tuân thủ tiêu chuẩn Olympic và tích hợp thiết bị hiện đại để đảm bảo hiệu quả thi đấu và an toàn. BMA Tech cam kết mang đến giải pháp trọn gói, từ bản vẽ 3D đến thi công hoàn thiện.

Hãy liên hệ ngay để nhận tư vấn miễn phí và hiện thực hóa bể bơi thi đấu đạt chuẩn quốc tế cho dự án của bạn!
